1. Input Device (Alat Masukan)
Adalah perangkat keras komputer yang berfungsi sebagai alat untuk memasukan data atau perintah ke dalam komputer. Unit ini berfungsi sebagai media untuk memasukkan data dari luar ke dalam suatu memori dan processor untuk diolah guna menghasilkan informasi yang diperlukan. Input devices atau unit masukan yang umumnya digunakan personal computer (PC) adalah keyboard dan mouse, keyboard dan mouse adalah unit yang menghubungkan user (pengguna) dengan komputer. Selain itu terdapat joystick, yang biasa digunakan untuk bermain games atau permainan dengan komputer. Kemudian scanner, untuk mengambil gambar sebagai gambar digital yang nantinya dapat dimanipulasi. Touch panel, dengan menggunakan sentuhan jari user dapat melakukan suatu proses akses file. Microphone, untuk merekam suara ke dalam komputer.
Data yang dimasukkan ke dalam sistem komputer dapat berbentuk signal input dan maintenance input. Signal input berbentuk data yang dimasukkan ke dalam sistem komputer, sedangkan maintenance input berbentuk program yang digunakan untuk mengolah data yang dimasukkan. Jadi Input device selain digunakan untuk memasukkan data dapat pula digunakan untuk memasukkan program. Berdasarkan sifatnya, peralatan input dapat digolongkan menjadi dua yaitu :
• Peratalan input langsung, yaitu input yang dimasukkan langsung diproses oleh alat pemroses. Contohnya : keyboard, mouse, touch screen, light pen, digitizer graphics tablet, scanner.
• Peralatan input tidak langsung, input yang melalui media tertentu sebelum suatu input diproses oleh alat pemroses. Contohnya : punched card, disket, harddisk.
Unit masukan atau peralatan input ini terdiri dari beberapa macam peranti yaitu :

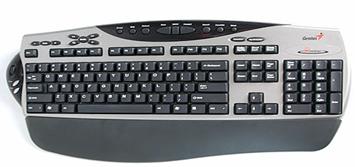

a. Keyboard
Keyboard merupakan unit input yang paling penting dalam suatu pengolahan data dengan komputer. Keyboard dapat berfungsi memasukkan huruf, angka, karakter khusus serta sebagai media bagi user (pengguna) untuk melakukan perintah-perintah lainnya yang diperlukan, seperti menyimpan file dan membuka file. Penciptaan keyboard komputer berasal dari model mesin ketik yang diciptakan dan dipatentkan oleh Christopher Latham pada tahun 1868, Dan pada tahun 1887 diproduksi dan dipasarkan oleh perusahan Remington. Keyboard yang digunakanan sekarang ini adalah jenis QWERTY, pada tahun 1973, keyboard ini diresmikan sebagai keyboard standar ISO (International Standar Organization). Jumlah tombol pada keyboard ini berjumlah 104 tuts. Keyboard sekarang yang kita kenal memiliki beberapa jenis port, yaitu port serial, ps2, usb dan wireless.
Adalah perangkat keras komputer yang berfungsi sebagai alat untuk memasukan data atau perintah ke dalam komputer. Unit ini berfungsi sebagai media untuk memasukkan data dari luar ke dalam suatu memori dan processor untuk diolah guna menghasilkan informasi yang diperlukan. Input devices atau unit masukan yang umumnya digunakan personal computer (PC) adalah keyboard dan mouse, keyboard dan mouse adalah unit yang menghubungkan user (pengguna) dengan komputer. Selain itu terdapat joystick, yang biasa digunakan untuk bermain games atau permainan dengan komputer. Kemudian scanner, untuk mengambil gambar sebagai gambar digital yang nantinya dapat dimanipulasi. Touch panel, dengan menggunakan sentuhan jari user dapat melakukan suatu proses akses file. Microphone, untuk merekam suara ke dalam komputer.
Data yang dimasukkan ke dalam sistem komputer dapat berbentuk signal input dan maintenance input. Signal input berbentuk data yang dimasukkan ke dalam sistem komputer, sedangkan maintenance input berbentuk program yang digunakan untuk mengolah data yang dimasukkan. Jadi Input device selain digunakan untuk memasukkan data dapat pula digunakan untuk memasukkan program. Berdasarkan sifatnya, peralatan input dapat digolongkan menjadi dua yaitu :
• Peratalan input langsung, yaitu input yang dimasukkan langsung diproses oleh alat pemroses. Contohnya : keyboard, mouse, touch screen, light pen, digitizer graphics tablet, scanner.
• Peralatan input tidak langsung, input yang melalui media tertentu sebelum suatu input diproses oleh alat pemroses. Contohnya : punched card, disket, harddisk.
Unit masukan atau peralatan input ini terdiri dari beberapa macam peranti yaitu :
a. Keyboard
Keyboard merupakan unit input yang paling penting dalam suatu pengolahan data dengan komputer. Keyboard dapat berfungsi memasukkan huruf, angka, karakter khusus serta sebagai media bagi user (pengguna) untuk melakukan perintah-perintah lainnya yang diperlukan, seperti menyimpan file dan membuka file. Penciptaan keyboard komputer berasal dari model mesin ketik yang diciptakan dan dipatentkan oleh Christopher Latham pada tahun 1868, Dan pada tahun 1887 diproduksi dan dipasarkan oleh perusahan Remington. Keyboard yang digunakanan sekarang ini adalah jenis QWERTY, pada tahun 1973, keyboard ini diresmikan sebagai keyboard standar ISO (International Standar Organization). Jumlah tombol pada keyboard ini berjumlah 104 tuts. Keyboard sekarang yang kita kenal memiliki beberapa jenis port, yaitu port serial, ps2, usb dan wireless.
Jenis-Jenis Keyboard :
1.) QWERTY
2.) DVORAK
3.) KLOCKENBERG
Keyboard yang biasanya dipakai adalah keyboard jenis QWERTY, yang bentuknya ini mirip seperti tuts pada mesin tik. Keyboard QWERTY memiliki empat bagian yaitu :
1. typewriter key
Keyboard yang biasanya dipakai adalah keyboard jenis QWERTY, yang bentuknya ini mirip seperti tuts pada mesin tik. Keyboard QWERTY memiliki empat bagian yaitu :
1. typewriter key
2. numeric key
3. function key
4. special function key.
b. Mouse
Mouse adalah salah unit masukan (input device). Fungsi alat
ini adalah untuk perpindahan pointer atau kursor secara cepat. Selain
itu, dapat sebagai perintah praktis dan cepat dibanding dengan keyboard.
Mouse mulai digunakan secara maksimal sejak sistem operasi telah
berbasiskan GUI (Graphical User Interface). sinyal-sinyal listrik
sebagai input device mouse ini dihasilkan oleh bola kecil di dalam
mouse, sesuai dengan pergeseran atau pergerakannya. Sebagian besar mouse
terdiri dari tiga tombol, umumnya hanya dua tombol yang digunakan yaitu
tombol kiri dan tombol kanan. Saat ini mouse dilengkapi pula dengan
tombol penggulung (scroll), dimana letak tombol ini terletak ditengah.
Istilah penekanan tombol kiri disebut dengan klik (Click) dimana
penekanan ini akan berfungsi bila mouse berada pada objek yang ditunjuk,
tetapi bila tidak berada pada objek yang ditunjuk penekanan ini akan
diabaikan. Selain itu terdapat pula istilah lainnya yang disebut dengan
menggeser (drag) yaitu menekan tombol kiri mouse tanpa melepaskannya
dengan sambil digeser. Drag ini akan mengakibatkan objek akan berpindah
atau tersalin ke objek lain dan kemungkinan lainnya. Penekanan tombol
kiri mouse dua kali secara cepat dan teratur disebut dengan klik ganda
(double click) sedangkan menekan tombol kanan mouse satu kali disebut
dengan klik kanan (right click)Mouse terdiri dari beberapa port yaitu
mouse serial, mouse ps/2, usb dan wireless.
c. Touchpad
Unit masukkan ini biasanya dapat kita temukan pada laptop dan
notebook, yaitu dengan menggunakan sentuhan jari. Biasanya unit ini
dapat digunakan sebagai pengganti mouse.Selain touchpad adalah model
unit masukkan yang sejenis yaitu pointing stick dan trackball.
d. Light Pen
Light pen adalah pointer elektronik yang digunakan untuk
modifikasi dan men-design gambar dengan screen (monitor). Light pen
memiliki sensor yang dapat mengirimkan sinyal cahaya ke komputer yang
kemudian direkam, dimana layar monitor bekerja dengan merekam enam
sinyal elektronik setiap baris per detik.
e. Joy Stick dan Games Paddle
Alat ini biasa digunakan pada permainan (games) komputer. Joy
Stick biasanya berbentuk tongkat, sedangkan games paddle biasanya
berbentuk kotak atau persegi terbuat dari plastik dilengkapi dengan
tombol-tombol yang akan mengatur gerak suatu objek dalam komputer.
f. Barcode
Barcode termasuk dalam unit masukan (input device). Fungsi
alat ini adalah untuk membaca suatu kode yang berbentuk kotak-kotak atau
garis-garis tebal vertical yang kemudian diterjemahkan dalam bentuk
angka-angka. Kode-kode ini biasanya menempel pada produk-produk makanan,
minuman, alat elektronik dan buku. Sekarang ini, setiap kasir di
supermarket atau pasar swalayan di Indonesia untuk mengidentifikasi
produk yang dijualnya dengan barcode.
g. Scanner
Scanner adalah sebuah alat yang dapat berfungsi untuk meng
copy atau menyalin gambar atau teks yang kemudian disimpan ke dalam
memori komputer. Dari memori komputer selanjutnya, disimpan dalam
harddisk ataupun floppy disk. Fungsi scanner ini mirip seperti mesin
fotocopy, perbedaannya adalah mesin fotocopy hasilnya dapat dilihat pada
kertas sedangkan scanner hasilnya dapat ditampilkan melalui monitor
terlebih dahulu sehingga kita dapat melakukan perbaikan atau modifikasi
dan kemudian dapat disimpan kembali baik dalam bentuk file text maupun
file gambar. Selain scanner untuk gambar terdapat pula scan yang biasa
digunakan untuk mendeteksi lembar jawaban komputer. Scanner yang biasa
digunakan untuk melakukan scan lembar jawaban komputer adalah SCAN IR
yang biasa digunakan untuk LJK (Lembar Jawaban Komputer) pada ulangan
umum dan Ujian Nasional. Scan jenis ini terdiri dari lampu sensor yang
disebut Optik, yang dapat mengenali jenis pensil 2B. Scanner yang
beredar di pasaran adalah scanner untuk meng-copy gambar atau photo dan
biasanya juga dilengkapi dengan fasilitas OCR (Optical Character
Recognition) untuk mengcopy atau menyalin objek dalam bentuk teks. Saat
ini telah dikembangkan scanner dengan teknologi DMR (Digital Mark
Reader), dengan sistem kerja mirip seperti mesin scanner untuk koreksi
lembar jawaban komputer, biodata dan formulir seperti formulir untuk
pilihan sekolah. Dengan DMR lembar jawaban tidak harus dijawab
menggunaan pensil 2 B, tapi dapat menggunakan alat tulis lainnya seperti
pulpen dan spidol serta dapat menggunakan kertas biasa.
h. Kamera Digital
Perkembangan teknologi telah begitu canggih sehingga komputer
mampu menerima input dari kamera. Kamera ini dinamakan dengan Kamera
Digital dengan kualitas gambar lebih bagus dan lebih baik dibandingkan
dengan cara menyalin gambar yang menggunakan scanner. Ketajaman gambar
dari kamera digital ini ditentukan oleh pixel-nya. Kemudahan dan
kepraktisan alat ini sangat membantu banyak kegiatan dan pekerjaan.
Kamera digital tidak memerlukan film sebagaimana kamera biasa. Gambar
yang diambil dengan kamera digital disimpan ke dalam memori kamera
tersebut dalam bentuk file, kemudian dapat dipindahkan atau ditransfer
ke komputer. Kamera digital yang beredar di pasaran saat ini ada
berbagai macam jenis, mulai dari jenis kamera untuk mengambil gambar
statis sampai dengan kamera yang dapat merekan gambar hidup atau
bergerak seperti halnya video.
i. Mikropon dan Headphone
Unit masukan ini berfungsi untuk merekam atau memasukkan suara
yang akan disimpan dalam memori komputer atau untuk mendengarkan suara.
Dengan mikropon, kita dapat merekam suara ataupun dapat berbicara
kepada orang yang kita inginkan pada saat chating. Penggunaan mikropon
ini tentunya memerlukan perangkat keras lainnya yang berfungsi untuk
menerima input suara yaitu sound card dan speaker untuk mendengarkan
suara.
j. Graphics Pads
Teknologi Computer Aided Design (CAD) dapat membuat rancangan
bangunan, rumah, mesin mobil, dan pesawat dengan menggunakan Graphics
Pads. Graphics pads ini merupakan input masukan untuk menggambar objek
pada monitor. Graphics pads yang digunakan mempunyai dua jenis. Pertama,
menggunakan jarum (stylus) yang dihubungkan ke pad atau dengan memakai
bantalan tegangan rendah, yang pada bantalan tersebut terdapat permukaan
membrane sensitif sentuhan ( touch sensitive membrane surface).
Tegangan rendah yang dikirimkan kemudian diterjemahkan menjadi koordinat
X – Y. Kedua, menggunakan bantalan sensitif sentuh ( touch sensitive
pad) tanpa menggunakan jarum. Cara kerjanya adalah dengan meletakkan
kertas gambar pada bantalan, kemudian ditulisi dengan pensil.
2. Process Device (Unit Pemprosesan)
CPU ( Central Processing Unit ) merupakan tempat pemroses
instruksi-instruksi program, yang pada komputer mikro disebut dengan
micro-processor (pemroses mikro). Pemroses ini berupa chip yang terdiri
dari ribuan hingga jutaan IC. Dalam dunia dagang, pemroses ini diberi
nama sesuai dengan keinginan pembuatnya dan umumnya ditambah dengan
nomor seri, misalnya dikenal pemroses Intel 80486 DX2-400 (buatan Intel
dengan seri 80486 DX2-400 yang dikenal dengan komputer 486 DX2), Intel
Pentium 100 (dikenal dengan komputer Pentium I), Intel Pentium II-350,
Intel Pentium III-450, Intel Celeron 333, AMD K-II, dan sebagainya.
Masing-masing produk ini mempunyai kelebihan dan kekurangan
masing-masing.
CPU terdiri dari beberapa bagian :
a. Power Supply
Lower supplay menyediakan arus listrik untuk berbagai
peralatan CPU power supplay mengkonversi listrik dan menyediakan aliran
listrik tetap untuk digunakan komputer. Kualitas power supplay
menentukan kwalitas kinerja komputer. Daya sebesar 300-400 wat yang
disalurkan power supplay biasanya cukup bagi komputer yang digunakan
untuk pengetikan ataupun grafik. Sementara, daya 400-500 watt dibutuhkan
jika komputer bekerja menggunakan banyak menggunakan Periferal ( unit
tambahan).
b. Motherboard
Motherboard atau Papan induk adalah papan sirkuit tempat
berbagai komponen elektronik saling terhubung, motherboard biasa
disingkat dengan kata mobo. Pada motherboard inilah perangkat keras
seperti Harddisk, ram, prosesor, kartu grafis, dan perangkat keras lain
dihubungkan.
Motherboard yang banyak ditemui dipasaran saat ini adalah
motherboard milik PC yang pertama kali dibuat dengan dasar agar dapat
sesuai dengan spesifikasi PC IBM.
c. Register
Register merupakan alat penyimpanan kecil yang mempunyai
kecepatan akses cukup tinggi, yang digunakan untuk menyimpan data dan
instruksi yang sedang diproses sementara data dan instruksi lainnya yang
menunggu giliran untuk diproses masih disimpan di dalam memori utama.
Secara analogi, register ini dapat diibaratkan sebagai ingatan di otak
bila kita melakukan pengolahan data secara manual, sehingga otak dapat
diibaratkan sebagai CPU, yang berisi ingatan-ingatan, satuan kendali
yang mengatur seluruh kegiatan tubuh dan mempunyai tempat untuk
melakukan perhitungan dan perbandingan logika.
Program yang berisi kumpulan dari instruksi-instruksi dan data
diletakkan di memori utama yang diibaratkan sebagai sebuah meja. Kita
mengerjakan program tersebut dengan memproses satu per satu
instruksi-instruksi yang ada di dalamnya, dimulai dari instruksi yang
pertama dan berurutan hingga yang terakhir. Instruksi ini dibaca dan
diingat (instruksi yang sedang diproses disimpan di register).
Misalnya instruksi berbunyi HITUNG C = A + B, maka kita membutuhkan data untuk nilai A dan B yang masih ada di meja (tersimpan di memori utama). Data ini dimaca dan masuk ingatan kita (data yang sedang diproses disimpan di register), yaitu misalnya A bernilai 2 dan B bernilai 3. Saat ini ingatan otak kita telah tersimpan suatu instruksi, nilai A, dan nilai B, sehingga nilai C dapat dihitung yaitu sebesar 5 (proses perhitungan ini dilakukan di ALU). Hasil dari perhitungan ini perlu dituliskan kembali ke meja (hasil pengolahan disimpan kembali ke memori utama). Setelah semua selesai, kemungkinan data, program, dan hasilnya disimpan secara permanen untuk keperluan di lain hari sehingga perlu disimpan di dalam lemari kabinet (penyimpanan sekunder).
Misalnya instruksi berbunyi HITUNG C = A + B, maka kita membutuhkan data untuk nilai A dan B yang masih ada di meja (tersimpan di memori utama). Data ini dimaca dan masuk ingatan kita (data yang sedang diproses disimpan di register), yaitu misalnya A bernilai 2 dan B bernilai 3. Saat ini ingatan otak kita telah tersimpan suatu instruksi, nilai A, dan nilai B, sehingga nilai C dapat dihitung yaitu sebesar 5 (proses perhitungan ini dilakukan di ALU). Hasil dari perhitungan ini perlu dituliskan kembali ke meja (hasil pengolahan disimpan kembali ke memori utama). Setelah semua selesai, kemungkinan data, program, dan hasilnya disimpan secara permanen untuk keperluan di lain hari sehingga perlu disimpan di dalam lemari kabinet (penyimpanan sekunder).
Ada banyak register yang terdapat pada CPU dan masing-masing
sesuai dengan fungsinya. Di bawah ini akan diberikan penjelasan secara
garis besar dari masing-masing register:
1. Instruction Register (IR) digunakan untuk menyimpan instruksi yang sedang diproses.
2. Program Counter (PC) adalah register yang digunakan untuk menyimpan alamat lokasi dari memori utama yang berisi instruksi yang sedang diproses. Selama pemrosesan instruksi oleh CPU, isi dari PC diubah menjadi alamat dari memori utama yang berisi instruksi berikutnya yang mendapat giliran akan diproses, sehingga bila pemrosesan sebuah instruksi selesai maka jejak instruksi selanjutnya di memori utama dapat dengan mudah didapatkan.
3. General purpose register, yaitu register yang mempunyai kegunaan umum yang berhubungan dengan data yang sedang diproses. Sebagai contoh, register jenis ini yang digunakan untuk menampung data yang sedang diolah disebut dengan operand register, sedang untuk menampung hasil pengolahan disebut accumulator.
4. Memory data register (MDR) digunakan untuk menampung data atau instruksi hasil pengiriman dari memori utama ke CPU atau menampung data yang akan direkam ke memori utama dari hasil pengolahan oleh CPU.
2. Program Counter (PC) adalah register yang digunakan untuk menyimpan alamat lokasi dari memori utama yang berisi instruksi yang sedang diproses. Selama pemrosesan instruksi oleh CPU, isi dari PC diubah menjadi alamat dari memori utama yang berisi instruksi berikutnya yang mendapat giliran akan diproses, sehingga bila pemrosesan sebuah instruksi selesai maka jejak instruksi selanjutnya di memori utama dapat dengan mudah didapatkan.
3. General purpose register, yaitu register yang mempunyai kegunaan umum yang berhubungan dengan data yang sedang diproses. Sebagai contoh, register jenis ini yang digunakan untuk menampung data yang sedang diolah disebut dengan operand register, sedang untuk menampung hasil pengolahan disebut accumulator.
4. Memory data register (MDR) digunakan untuk menampung data atau instruksi hasil pengiriman dari memori utama ke CPU atau menampung data yang akan direkam ke memori utama dari hasil pengolahan oleh CPU.
5. Memory address register (MAR) digunakan untuk menampung alamat data
atau instruksi pada memori utama yang akan diambil atau yang akan
diletakkan.
Sebagai tambahan dari register, beberapa CPU menggunakan suatu
cache memory yang mempunyai kecepatan sangat tinggi dengan tujuan agar
kerja dari CPU lebih efisien dan mengurangi waktu yang terbuang. Tanpa
cache memory, CPU akan menunggu sampai data atau instruksi diterima dari
memori utama, atau menunggu hasil pengolahan selesai dikirim ke memori
utama baru proses selanjutnya bisa dilakukan. Padahal proses dari memori
utama lebih lambat dibanding kecepatan register sehingga akan banyak
waktu terbuang. Dengan adanya cache memory, sejumlah blok informasi pada
memori utama dipindahkan ke cache memory dan selanjutnya CPU akan
selalu berhubungan dengan cache memory.
d. RAM (Random Access Memory) / Memori
RAM merupakan singkatan dari Random Access Memory biasanya
disebut dengan istilah pendek yaitu Memori. Memory atau RAM merupakan
sebuah perangkat keras komputer yang berfungsi sebagai tempat
penyimpanan data sementara. Memory bekerja dengan menyimpan dan
menyuplai data-data penting yg dibutuhkan Processor dengan cepat untuk
diolah menjadi informasi.
Semua data dan program yang dimasukkan melalui alat input akan
disimpan terlebih dahulu di memori utama, khususnya RAM, yang dapat
diakses secara acak (dapat diisi/ditulis, diambil, atau dihapus isinya)
oleh pemrogram. Struktur RAM terbagi menjadi empat bagian utama, yaitu:
1. Input storage, digunakan untuk menampung input yang dimasukkan melalui alat input.
2. Program storage, digunakan untuk menyimpan semua instruksi-instruksi program yang akan diakses.
3. Working storage, digunakan untuk menyimpan data yang akan diolah dan hasil pengolahan.
4. Output storage, digunakan untuk menampung hasil akhir dari pengolahan data yang akan ditampilkan ke alat output.
1. Input storage, digunakan untuk menampung input yang dimasukkan melalui alat input.
2. Program storage, digunakan untuk menyimpan semua instruksi-instruksi program yang akan diakses.
3. Working storage, digunakan untuk menyimpan data yang akan diolah dan hasil pengolahan.
4. Output storage, digunakan untuk menampung hasil akhir dari pengolahan data yang akan ditampilkan ke alat output.
Input yang dimasukkan melalui alat input akan ditampung
terlebih dahulu di input storage. Bila input tersebut berupa program
maka akan dipindahkan ke program storage, dan bila berbentuk data maka
akan dipindahkan ke working storage. Hasil dari pengolahan juga
ditampung terlebih dahulu di working storage dan bila akan ditampilkan
ke alat output maka hasil tersebut dipindahkan ke output storage.
e. ROM (Read Only Memory)
Dari namanya, ROM hanya dapat dibaca sehingga pemrogram tidak
bisa mengisi sesuatu ke dalam ROM. ROM sudah diisi oleh pabrik
pembuatnya berupa sistem operasi yang terdiri dari program-program pokok
yang diperlukan oleh sistem komputer, seperti misalnya program untuk
mengatur penampilan karakter di layar, pengisian tombol kunci papan
ketik untuk keperluan kontrol tertentu, dan bootstrap program. Program
bootstrap diperlukan pada saat pertama kali sistem komputer diaktifkan.
Proses mengaktifkan komputer pertama kali ini disebut dengan booting,
yang dapat berupa cold booting atau warm booting.
Cold booting merupakan proses mengaktifkan sistem komputer
pertama kali untuk mengambil program bootstrap dari keadaan listrik
komputer mati (off) menjadi hidup (on). Sedangkan warm booting merupakan
proses pengulangan pengambilan program bootstrap pada saat komputer
masih hidup dengan cara menekan tiga tombol tombol pada papan ketik
sekaligus, yaitu Ctrl, Alt, dan Del. Proses ini biasanya dilakukan bila
sistem komputer macet, daripada harus mematikan aliran listrik komputer
dan menghidupkannya kembali.
Instruksi-instruksi yang tersimpan di ROM disebut dengan microinstruction atau firmware karena hardware dan software dijadikan satu oleh pabrik pembuatnya. Isi dari ROM ini tidak boleh hilang atau rusak karena bila terjadi demikian, maka sistem komputer tidak akan bisa berfungsi. Oleh karena itu, untuk mencegahnya maka pabrik pembuatnya merancang ROM sedemikian rupa sehingga hanya bisa dibaca, tidak dapat diubah-ubah isinya oleh orang lain. Selain itu, ROM bersifat non volatile supaya isinya tidak hilang bila listrik komputer dimatikan.
Instruksi-instruksi yang tersimpan di ROM disebut dengan microinstruction atau firmware karena hardware dan software dijadikan satu oleh pabrik pembuatnya. Isi dari ROM ini tidak boleh hilang atau rusak karena bila terjadi demikian, maka sistem komputer tidak akan bisa berfungsi. Oleh karena itu, untuk mencegahnya maka pabrik pembuatnya merancang ROM sedemikian rupa sehingga hanya bisa dibaca, tidak dapat diubah-ubah isinya oleh orang lain. Selain itu, ROM bersifat non volatile supaya isinya tidak hilang bila listrik komputer dimatikan.
Pada kasus yang lain memungkinkan untuk merubah isi ROM, yaitu
dengan cara memprogram kembali instruksi-instruksi yang ada di
dalamnya. ROM jenis ini berbentuk chip yang ditempatkan pada rumahnya
yang mempunyai jendela di atasnya. ROM yang dapat diprogram kembali
adalah PROM (Programmable Read Only Memory), yang hanya dapat diprogram
satu kali dan selanjutnya tidak dapat diubah kembali. Jenis lain adalah
EPROM (Erasable Programmable Read Only Memory) yang dapat dihapus dengan
sinar ultraviolet serta dapat diprogram kembali berulang-ulang.
Disamping itu, ada juga EEPROM (Electrically Erasable Programmable Read
Only Memory) yang dapat dihapus secara elektronik dan dapat diprogram
kembali.
3. Output Device ( Unit Keluaran )
Output Device adalah perangkat keras komputer yang berfungsi
untuk menampilkan keluaran sebagai hasil pengolahan data. Keluaran dapat
berupa hard-copy (ke kertas), soft-copy (ke monitor), ataupun berupa
suara. Output yang dihasilkan dari pemroses dapat digolongkan menjadi
empat bentuk, yaitu tulisan (huruf, angka, simbol khusus), image (dalam
bentuk grafik atau gambar), suara, dan bentuk lain yang dapat dibaca
oleh mesin (machine-readable form). Tiga golongan pertama adalah output
yang dapat digunakan langsung oleh manusia, sedangkan golongan terakhir
biasanya digunakan sebagai input untuk proses selanjutnya dari komputer.
Peralatan output dapat berupa:
- Hard-copy device, yaitu alat yang digunakan untuk mencetak tulisan dan image pada media keras seperti kertas atau film.
- Soft-copy device, yaitu alat yang digunakan untuk menampilkan tulisan dan image pada media lunak yang berupa sinyal elektronik.
- Drive device atau driver, yaitu alat yang digunakan untuk merekam simbol dalam bentuk yang hanya dapat dibaca oleh mesin pada media seperti magnetic disk atau magnetic tape. Alat ini berfungsi ganda, sebagai alat output dan juga sebagai alat input.
Output bentuk pertama sifatnya adalah permanen dan lebih
portable (dapat dilepas dari alat outputnya dan dapat dibawa ke
mana-mana). Alat yang umum digunakan untuk ini adalah printer, plotter,
dan alat microfilm. Sedangkan output bentuk kedua dapat berupa video
display, flat panel, dan speaker. Dan alat output bentuk ketiga yang
menggunakan media magnetic disk adalah disk drive, dan yang menggunakan
media magnetic tape adalah tape drive.
a. Monitor
Monitor komputer adalah salah satu jenis soft-copy device,
karena keluarannya adalah berupa signal elektronik, dalam hal ini berupa
gambar yang tampil di layar monitor. Gambar yang tampil adalah hasil
pemrosesan data ataupun informasi masukan. Monitor memiliki berbagai
ukuran layar seperti layaknya sebuah televisi. Tiap merek dan ukuran
monitor memiliki tingkat resolusi yang berbeda. Resolusi ini lah yang
akan menentukan ketajaman gambar yang dapat ditampilkan pada layar
monitor. Jenis-jenis monitor saat ini sudah sangat beragam, mulai dari
bentuk yang besar dengan layar cembung, sampai dengan bentuk yang tipis
dengan layar datar (flat).
b. Printer
Printer merupakan sebuah perangkat keras yang dihubungkan pada
komputer yang berfungsi untuk menghasilan cetakan baik berupa tulisan
ataupun gambar dari komputer pada media kertas atau yang sejenisnya.
Jenis printer ada tiga macam, yaitu jenis Printer Dot metrix, printer
Ink jet, dan printer Laser jet.
Printer memiliki berbagai macam bentuk dan ukuran, serta
ketajaman hasil cetak. Ukuran kertas yang dapat digunakan pun beragam.
Tetapi, untuk mencetak di atas kertas dengan ukuran yang sangat besar,
digunakanlah plotter.
c. Speaker
Sepaker di sini pengertiannya sama dengan speaker pada
umumnya, Speaker adalah transduser yang mengubah sinyal elektrik ke
frekuensi audio (suara) dengan cara menggetarkan komponennya yang
berbentuk selaput.
d. Kartu Grafis
Kartu grafis, atau kartu video adalah kartu ekspansi yang
berfungsi untuk menciptakan dan menampilkan tampilan-tampilan di layar.
Kartu grafis ini terdiri dari rangkaian komponen elektronika. Biasanya
tertancap pada slot di papan utama CPU pada komputer. Beberapa kartu
grafis menawarkan fungsi lain, seperti menangkap video, dan adaptor
untuk penala TV, menguraikan MPEG-2 dan MPEG-4, FireWire, dan
menghubungkan menuju beberapa layar. Beberapa perusahaan yang membuat
kartu grafis terkenal antara lain adalah ATI, Matrox, dan NVIDIA.
4. Backing Storage ( Unit Penyimpanan )
Memori eksternal adalah perangkat keras untuk melakukan
operasi penulisan, pembacaan dan penyimpanan data, di luar komponen
utama yang telah disebutkan di atas. Contoh dari memori eksternal adalah
floppy disk, harddisk, cd-rom, dvd.
Hampir semua memori eksternal yang banyak dipakai belakangan
ini berbentuk disk/piringan sehingga operasi data dilakukan dengan
perputaran piringan tersebut. Dari perputaran ini, dikenal satuan rotasi
piringan yang disebut RPM (Rotation Per Minute). Makin cepat
perputaran, waktu akses pun semakin cepat,namu makin besar juga tekanan
terhadap piringan sehingga makin besar panas yang dihasilkan. Untuk
media berkapasitas besar dikenal beberapa sitem yang ukuran RPM nya
sebagai berikut :
- 3600 RPM Pre-IDE
- 5200 RPM IDE
- 5400 RPM IDE/SCSI
- 7200 RPM IDE/SCSI
- 10.000 RPM SCSI
Setiap memori eksternal memiliki alat baca dan tulis yang
disebut head (pada harddisk) dan side (pada floppy). Tiap piringan
memiliki dua sisi head/side, yaitu sisi 0 dan sisi 1. Setiap head/side
dibagi menjadi lingkaran lingkaran konsentris yang disebut track.
Kumpulan track yang sama dari seluruh head yang ada disebut cylinder.
Suatu track dibagi lagi menjadi daerah-daerah lebih kecil yang disebut
sector.
a. Harddisk (HDD)
Harddisk bisa juga disebut Harddisk drive (HDD) atau hard
drive (HD), Harddisk adalah sebuah salah satu perangkat keras komputer
yang berfungsi sebagai tempat penyimpanan data sekunder, di dalam
harddisk berisi piringan magnetis. Harddisk pertama kali diciptakan oleh
salah satu insinyur IBM, ia adalah Reynold Johnson pada tahun 1956.
Harddisk yang juga dikenal dengan nama piringan keras ini pertama kali
terdiri dari 50 piringan berukuran 2 kaki atau 0,6 meter, dengan
kecepatan putaran mencapai 1.200 rpm (rotation per minute) dengan
kapasitas penyimpanan 4,4 MB.
Data yang disimpan dalam harddisk tidak akan hilang ketika
tidak diberi tegangan listrik. Dalam sebuah harddisk, biasanya terdapat
lebih dari satu piringan untuk memperbesar kapasitas data yang dapat
ditampung.
Dalam perkembangannya harddisk ukuran fiskiknya menjadi semakin tipis dan kecil namun memiliki daya tampung data yang sangat besar. Harddisk saat juga tidak hanya dapat terpasang di dalam perangkat (internal) tetapi juga dapat dipasang di luar perangkat (eksternal) dengan menggunakan kabel USB ataupun kabel lain yang mendukung.
Dalam perkembangannya harddisk ukuran fiskiknya menjadi semakin tipis dan kecil namun memiliki daya tampung data yang sangat besar. Harddisk saat juga tidak hanya dapat terpasang di dalam perangkat (internal) tetapi juga dapat dipasang di luar perangkat (eksternal) dengan menggunakan kabel USB ataupun kabel lain yang mendukung.
b. Floppy Disk
Floppy disk drive yang menjadi standar pemakaian terdiri dari 2
ukuran yaitu 5.25” dan 3.5” yang masing-masing memiliki 2 tipe
kapasitas Double Density (DD) dan High Density (HD).
Floppy disk 5.25” kapasitasnya adalah 360 Kbytes (untuk DD)
dan 1.2 Mbytes (untuk HD). Sedangkan floppy disk 3.5” kapasitasnya 720
Kbytes (untuk DD) dan 1.44 Mbytes (untuk HD). Kapasitas yang dapat
ditampung oleh floppy disk memang cenderung kecil, apalagi jika
dibandingkan dengan kebutuhan transfer dan penyimpanan data yang makin
lama makin besar. Floppy disk hanya dapat menyimpan file teks, karena
keterbatasan kapasitas. Walaupun demikian, penulisan pada floppy disk
dapat dilakukan berulang-ulang, walaupun memakan waktu yang relatif
lama.
c. ZIP Drive
Keterbatasan kapasitas pada floppy disk mendorong lahirnya teknologi baru
yang disebut dengan Iomega Zip Drive. Perangkat ini terdiri dari floppy drive dan cartridge floppy khusus, yang mampu menampung samapai hampir 100MB data. Jumlah ini jelas memungkinkan untuk menampung file multimedia dan grafik (biasanya berukuran mega bytes), yang sebelumnya tidak dimungkinkan untuk disimpan dalam floppy disk.
yang disebut dengan Iomega Zip Drive. Perangkat ini terdiri dari floppy drive dan cartridge floppy khusus, yang mampu menampung samapai hampir 100MB data. Jumlah ini jelas memungkinkan untuk menampung file multimedia dan grafik (biasanya berukuran mega bytes), yang sebelumnya tidak dimungkinkan untuk disimpan dalam floppy disk.
5. Periferal ( Unit Tambahan )
Contoh perangkat keras komputer yang termasuk dalam unit tambahan atau periferal antara lain :
a. Modem
Pengertian Modulator adalah suatu rangkaian yang berfungsi
melakukan proses modulasi, yaitu proses “menumpangkan” data pada
frekuensi gelombang pembawa (carrier signal) ke sinyal informasi/pesan
agar bisa dikirim ke penerima melalui media tertentu ( seperti media
kabel atau udara), biasanya berupa gelombang sinus. Dalam hal ini sinyal
pesan disebut juga sinyal pemodulasi. Data dari komputer yang berbentuk
sinyal digital dirubah menjadi sinyal Analog.
b. Kartu Suara
Kartu suara (Sound Card) adalah suatu perangkat keras komputer
yang digunakan untuk mengeluarkan suara dan merekam suara. Pada
awalnya, Sound Card hanyalah sebagai pelengkap dari komputer. Namun
sekarang, sound card adalah perangkat wajib di setiap komputer. Dilihat
dari cara pemasangannya, sound card dibagi 3:
-Sound Card Onboard, yaitu sound card yang menempel langsung pada motherboard komputer.
- Sound Card Offboard, yaitu sound card yang pemasangannya di slot ISA/PCI pada motherboard. Rata-rata, sekarang sudah menggunakan PCI.
- Soundcard External, adalah sound card yang penggunaannya disambungkan ke komputer melalui port eksternal, seperti USB atau FireWire.
- Sound Card Offboard, yaitu sound card yang pemasangannya di slot ISA/PCI pada motherboard. Rata-rata, sekarang sudah menggunakan PCI.
- Soundcard External, adalah sound card yang penggunaannya disambungkan ke komputer melalui port eksternal, seperti USB atau FireWire.
Pengertian dan Jenis Prosesor Komputer
Sobat enterkey..processor sering disebut sebagai otak dan pusat pengendali computer yang didukung oleh kompunen lainnya.Nah kali ini ane akan memberikan sedikit info tentang Pengertian dan Jenis Processor beserta gambarnya.. Processor adalah sebuah IC yang mengontrol keseluruhan jalannya sebuah sistem komputer dan digunakan sebagai pusat atau otak dari komputer yang berfungsi untuk melakukan perhitungan dan menjalankan tugas. Processor terletak pada socket yang telah disediakan oleh motherboard, dan dapat diganti dengan processor yang lain asalkan sesuai dengan socket yang ada pada motherboard. Salah satu yang sangat besar pengaruhnya terhadap kecepatan komputer tergantung dari jenis dan kapasitas processor.Prosesor adalah chip yang sering disebut “Microprosessor” yang sekarang processor 1 ukurannya sudah mencapai Gigahertz (GHz). Ukuran tersebut adalah hitungan kecepatan prosesor dalam mengolah data atau informasi. Merk prosesor yang banyak beredar dipasatan adalah AMD, Apple, Cyrix VIA, IBM, IDT, dan Intel. Bagian dari Prosesor Bagian terpenting dari prosesor terbagi 3 yaitu :* Aritcmatics Logical Unit (ALU) * Control Unit (CU)
* Memory Unit (MU)
Sejarah Perkembangan Mikroprocessor
Dimulai dari sini :
1971 : 4004 Microprocessor
Pada tahun 1971 munculah microprocessor pertama Intel , microprocessor 4004 ini digunakan pada mesin kalkulator Busicom. Dengan penemuan ini maka terbukalah jalan untuk memasukkan kecerdasan buatan pada benda mati.1972 : 8008 Microprocessor
Pada tahun 1972 munculah microprocessor 8008 yang berkekuatan 2 kali lipat dari pendahulunya yaitu 4004.1974 : 8080 Microprocessor
Menjadi otak dari sebuah komputer yang bernama Altair, pada saat itu terjual sekitar sepuluh ribu dalam 1 bulan1978 : 8086-8088 Microprocessor
Sebuah penjualan penting dalam divisi komputer terjadi pada produk untuk komputer pribadi buatan IBM yang memakai prosesor 8088 yang berhasil mendongkrak nama intel.1982 : 286 Microprocessor
Intel 286 atau yang lebih dikenal dengan nama 80286 adalah sebuah processor yang pertama kali dapat mengenali dan menggunakan software yang digunakan untuk processor sebelumnya.1985 : Intel386™ Microprocessor
Intel 386 adalah sebuah prosesor yang memiliki 275.000 transistor yang tertanam diprosessor tersebut yang jika dibandingkan dengan 4004 memiliki 100 kali lipat lebih banyak dibandingkan dengan 40041989 : Intel486™ DX CPU Microprocessor
Processor yang pertama kali memudahkan berbagai aplikasi yang tadinya harus mengetikkan command-command menjadi hanya sebuah klik saja, dan mempunyai fungsi komplek matematika sehingga memperkecil beban kerja pada processor.1993 : Intel® Pentium® Processor
Processor generasi baru yang mampu menangani berbagai jenis data seperti suara, bunyi, tulisan tangan, dan foto.1995 : Intel® Pentium® Pro Processor
Processor yang dirancang untuk digunakan pada aplikasi server dan workstation, yang dibuat untuk memproses data secara cepat, processor ini mempunyai 5,5 jt transistor yang tertanam.1997 : Intel® Pentium® II Processor
Processor Pentium II merupakan processor yang menggabungkan Intel MMX yang dirancang secara khusus untuk mengolah data video, audio, dan grafik secara efisien. Terdapat 7.5 juta transistor terintegrasi di dalamnya sehingga dengan processor ini pengguna PC dapat mengolah berbagai data dan menggunakan internet dengan lebih baik.1998 : Intel® Pentium II Xeon® Processor
Processor yang dibuat untuk kebutuhan pada aplikasi server. Intel saat itu ingin memenuhi strateginya yang ingin memberikan sebuah processor unik untuk sebuah pasar tertentu.1999 : Intel® Celeron® Processor
Processor Intel Celeron merupakan processor yang dikeluarkan sebagai processor yang ditujukan untuk pengguna yang tidak terlalu membutuhkan kinerja processor yang lebih cepat bagi pengguna yang ingin membangun sebuah system computer dengan budget (harga) yang tidak terlalu besar. Processor Intel Celeron ini memiliki bentuk dan formfactor yang sama dengan processor Intel jenis Pentium, tetapi hanya dengan instruksi-instruksi yang lebih sedikit, L2 cache-nya lebih kecil, kecepatan (clock speed) yang lebih lambat, dan harga yang lebih murah daripada processor Intel jenis Pentium. Dengan keluarnya processor Celeron ini maka Intel kembali memberikan sebuah processor untuk sebuah pasaran tertentu.1999 : Intel® Pentium® III Processor
Processor Pentium III merupakan processor yang diberi tambahan 70 instruksi baru yang secara dramatis memperkaya kemampuan pencitraan tingkat tinggi, tiga dimensi, audio streaming, dan aplikasi-aplikasi video serta pengenalan suara.1999 : Intel® Pentium® III Xeon® Processor
Intel kembali merambah pasaran server dan workstation dengan mengeluarkan seri Xeon tetapi jenis Pentium III yang mempunyai 70 perintah SIMD. Keunggulan processor ini adalah ia dapat mempercepat pengolahan informasi dari system bus ke processor , yang juga mendongkrak performa secara signifikan. Processor ini juga dirancang untuk dipadukan dengan processor lain yang sejenis.2000 : Intel® Pentium® 4 Processor
Processor Pentium IV merupakan produk Intel yang kecepatan prosesnya mampu menembus kecepatan hingga 3.06 GHz. Pertama kali keluar processor ini berkecepatan 1.5GHz dengan formafactor pin 423, setelah itu intel merubah formfactor processor Intel Pentium 4 menjadi pin 478 yang dimulai dari processor Intel Pentium 4 berkecepatan 1.3 GHz sampai yang terbaru yang saat ini mampu menembus kecepatannya hingga 3.4 GHz.2001 : Intel® Xeon® Processor
Processor Intel Pentium 4 Xeon merupakan processor Intel Pentium 4 yang ditujukan khusus untuk berperan sebagai computer server. Processor ini memiliki jumlah pin lebih banyak dari processor Intel Pentium 4 serta dengan memory L2 cache yang lebih besar pula.2001 : Intel® Itanium® Processor
Itanium adalah processor pertama berbasis 64 bit yang ditujukan bagi pemakain pada server dan workstation serta pemakai tertentu. Processor ini sudah dibuat dengan struktur yang benar-benar berbeda dari sebelumnya yang didasarkan pada desain dan teknologi Intel’s Explicitly Parallel Instruction Computing ( EPIC ).2002 : Intel® Itanium® 2 Processor
Itanium 2 adalah generasi kedua dari keluarga Itanium2003 : Intel® Pentium® M Processor
Chipset 855, dan Intel® PRO/WIRELESS 2100 adalah komponen dari Intel® Centrino™. Intel Centrino dibuat untuk memenuhi kebutuhan pasar akan keberadaan sebuah komputer yang mudah dibawa kemana-mana.2004 : Intel Pentium M 735/745/755 processors
Dilengkapi dengan chipset 855 dengan fitur baru 2Mb L2 Cache 400MHz system bus dan kecocokan dengan soket processor dengan seri-seri Pentium M sebelumnya.2004 : Intel E7520/E7320 Chipsets
7320/7520 dapat digunakan untuk dual processor dengan konfigurasi 800MHz FSB, DDR2 400 memory, and PCI Express peripheral interfaces.2005 : Intel Pentium 4 Extreme Edition 3.73GHz
Sebuah processor yang ditujukan untuk pasar pengguna komputer yang menginginkan sesuatu yang lebih dari komputernya, processor ini menggunakan konfigurasi 3.73GHz frequency, 1.066GHz FSB, EM64T, 2MB L2 cache, dan HyperThreading.2005 : Intel Pentium D 820/830/840
Processor berbasis 64 bit dan disebut dual core karena menggunakan 2 buah inti, dengan konfigurasi 1MB L2 cache pada tiap core, 800MHz FSB, dan bisa beroperasi pada frekuensi 2.8GHz, 3.0GHz, dan 3.2GHz. Pada processor jenis ini juga disertakan dukungan HyperThreading.2006 : Intel Core 2 Quad Q6600
Processor untuk type desktop dan digunakan pada orang yang ingin kekuatan lebih dari komputer yang ia miliki memiliki 2 buah core dengan konfigurasi 2.4GHz dengan 8MB L2 cache (sampai dengan 4MB yang dapat diakses tiap core ), 1.06GHz Front-side bus, dan thermal design power ( TDP )2006 : Intel Quad-core Xeon X3210/X3220
Processor yang digunakan untuk tipe server dan memiliki 2 buah core dengan masing-masing memiliki konfigurasi 2.13 dan 2.4GHz, berturut-turut , dengan 8MB L2 cache ( dapat mencapai 4MB yang diakses untuk tiap core ), 1.06GHz Front-side bus, dan thermal design power (TDP) dan masih banyak lagi perkembangan yang lain nya..Tunggu Update an nya ye.....hehehehehe :P
Tidak ada komentar:
Posting Komentar
